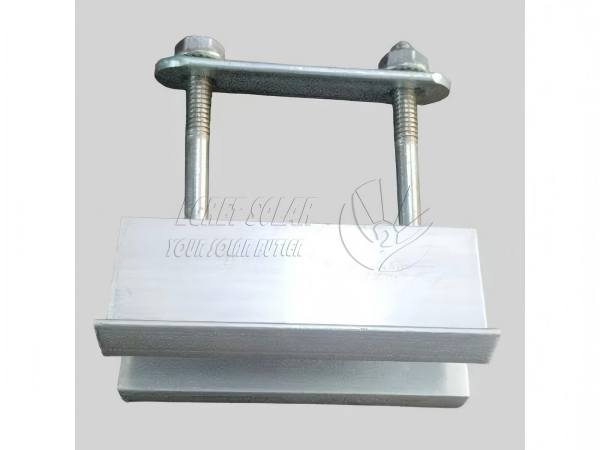

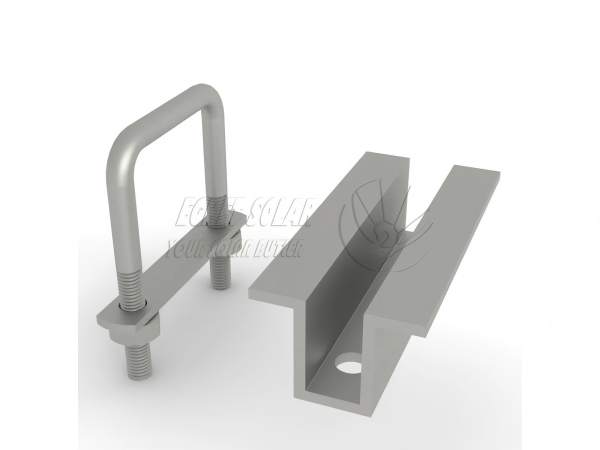

デュアルUボルトソーラーミッドクランプ

Egret デュアル U ボルト ソーラー ミッド クランプは、隣接する 2 つの太陽光発電パネル間の中間位置で両側のソーラー パネルを固定するために使用されます。通常のソーラーミッドクランプとは異なり、エンドクランプ、クランプ本体が 80 ～ 100 mm と長くなり、力がより均一に分散され、太陽光発電アルミニウム フレームの圧迫や傷を防ぐ緩衝構造が形成されます。

標準長さは80～100mmですが、その他の特注長さも承ります。市場で主流の厚さ 30/35/40mm の太陽光発電モジュールと互換性があります。 U 字型の高さは、角鋼メインビームのさまざまな仕様に合わせてカスタマイズできます。

製品パラメータ

カスタマイズ手順

アルミクランプ長さオプション: 80mm ～ 120mm

適切なPVパネルフレーム高さ：30〜40mm

Uボルト開口幅（角管メインビームに適しています）：40/60/80/100mm、40×60、50×80、50×100などの角ブラケットに適しています

U ボルト PV ファスナーの直径: 通常は M8 および M6

ブラケットレールが丸チューブの場合は、U字型の丸ボルトを使用できます。 U形鋼を使用すれば使用可能プラスチックナット付きソーラーミッドクランプ .

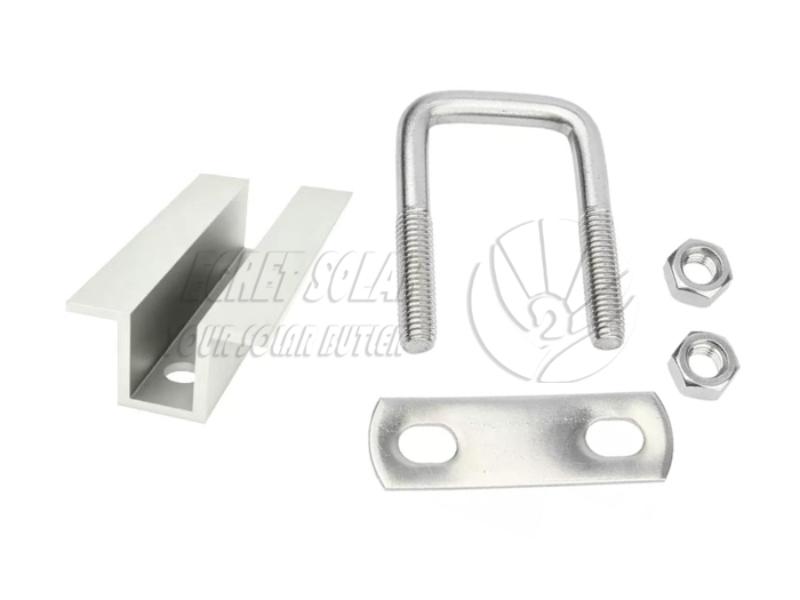

付属のコンポーネント

U ボルト pv クランプの完全なセットはセットとして出荷されるため、アクセサリを別途購入する必要はありません。完全なセットは以下で構成されます。

1.アルミミッドクランプ*1

( Al6005-T5 アルミニウム合金押出プロファイル、陽極酸化表面

2.アルミロングプレート*1

（同材質アルミクランプ）

3.Uボルト*1:

（Q235鋼製溶融亜鉛メッキ、一体曲げ、防錆、耐候性）

4.平ワッシャー×2

（溶融亜鉛メッキ標準ファスナー、緩み止め、滑り止め）

5.フランジナットまたは外付六角ナット ※2

Uソーラーミッドクランプの特徴

バランスの取れた応力分散によりパネルの滑りを防止

アルミクランプとソーラーパネルのフレームおよびレールとの接合面積が大きいため、一般的なミッドクランプと比較して応力が均一に分散され、強風や温度変化によるパネルのずれを防ぎます。

屋外での長期耐食性

二重層ソーラー取り付けクランプは紫外線、雨、酸/アルカリ腐食に耐性があります。 U ボルトは溶融亜鉛メッキされており、塩飛沫の多い沿岸地域や雨の多い南部地域でも 15 年間錆びずに使用でき、さまざまな過酷な屋外環境に適しています。

優れたアフターサービス

当社の製品は高品質の鋼基材を使用し、65μmの亜鉛メッキ層を備えており、25年の耐用年数と12年の保証を提供します。

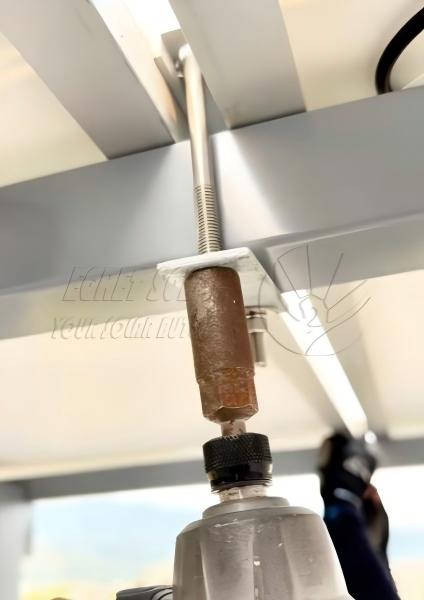

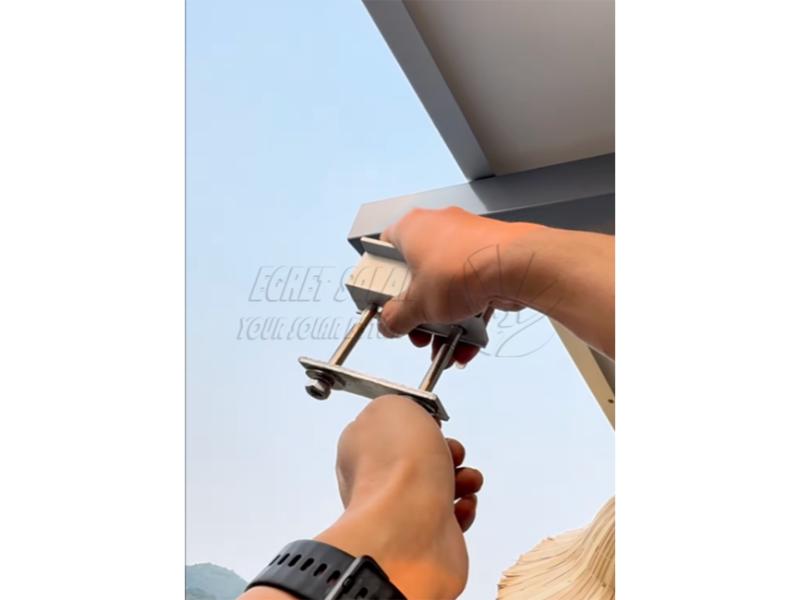

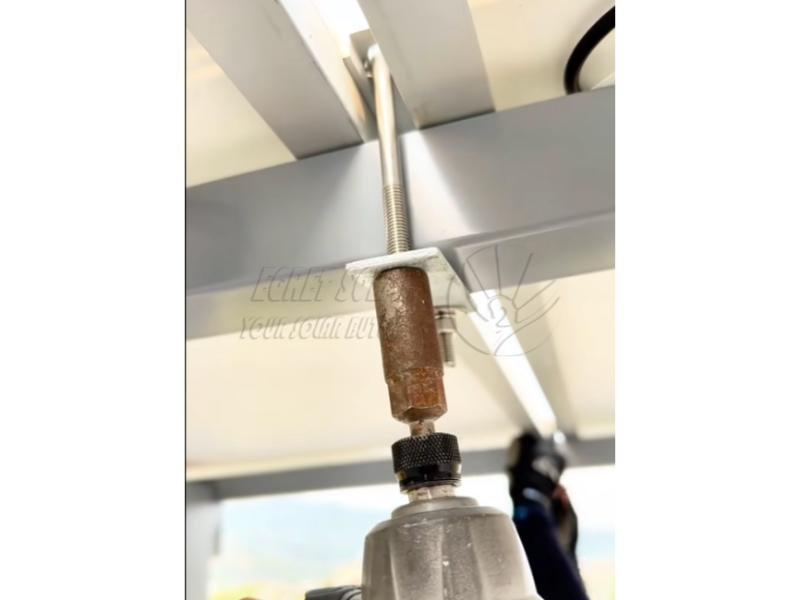

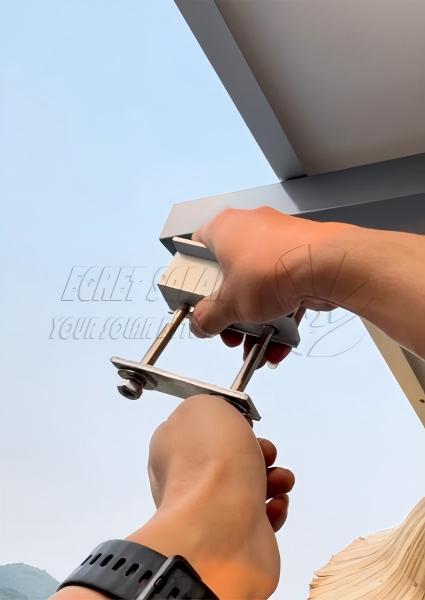

                                                                   モーリシャスのお客様から提供された設置写真

よくある質問

Q1. U ボルトはどの角管ビームにロックできますか?

A1.標準 U ボルトは、長方形の亜鉛メッキ/ZAM 鋼の角梁に適合します。ブラケットが特殊な幅/厚さのビームを使用している場合、図面に従って U ボルトの高さと開口部の幅をカスタマイズできます。

Q2.このクランプは海の近くの塩水噴霧の多い地域でも使用できますか?

A2: はい。ソーラー U ミッド クランプは耐紫外線性と耐酸性雨性を備えています。溶融亜鉛メッキの留め具は 500 時間の塩水噴霧試験に合格しています。島などの腐食性の高い環境では、屋外耐用年数が 20 年を超える亜鉛、アルミニウム、マグネシウムのボルトをアップグレードできます。

Q3: 設置環境が厳しい場合、このミッドクランプに適応できる推奨アースシステムはありますか?

A:ヨーロッパの豪雪地帯や風の強い地域には、高強度のザム角管システムの使用をお勧めします。溶接が不要で、ボルトで直接接続・固定できるため、設置が簡単です。
