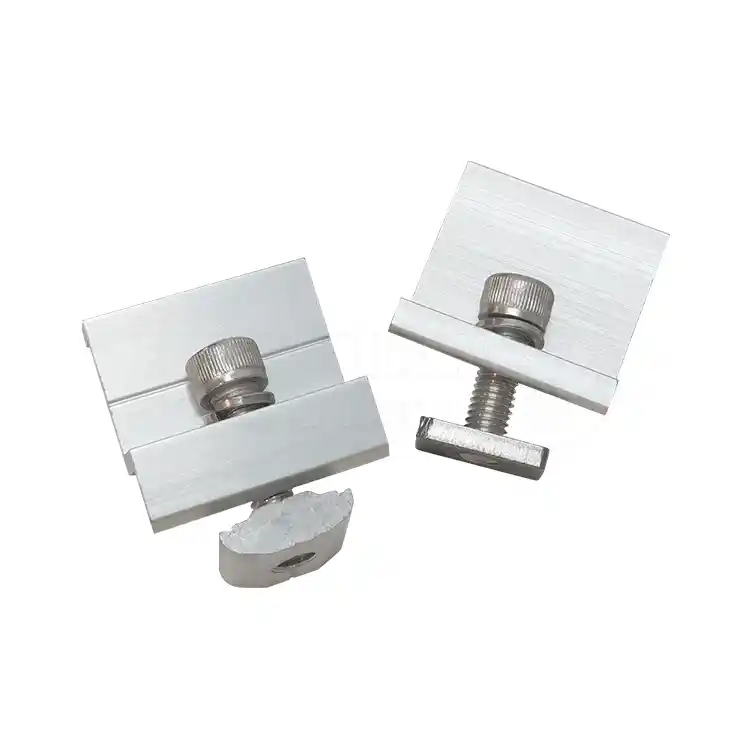

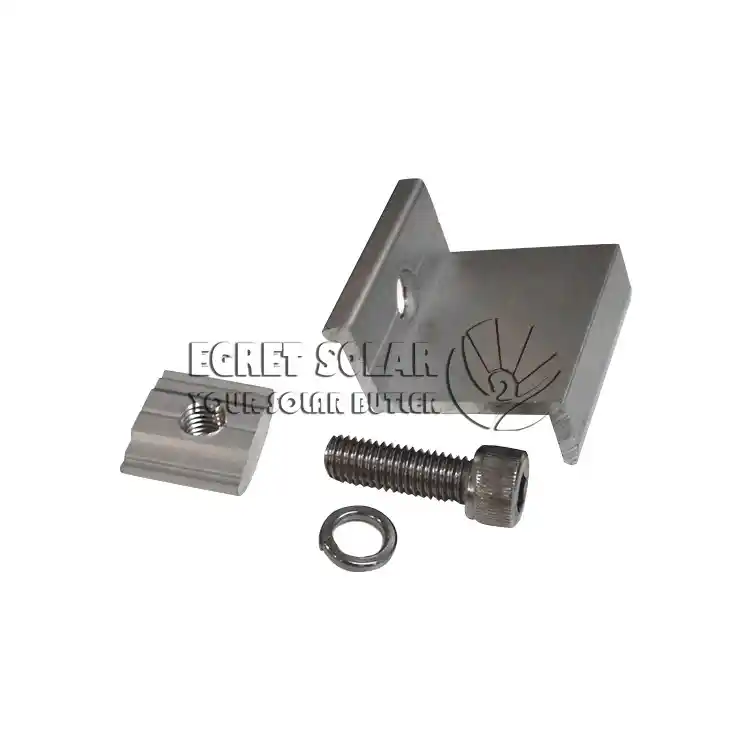

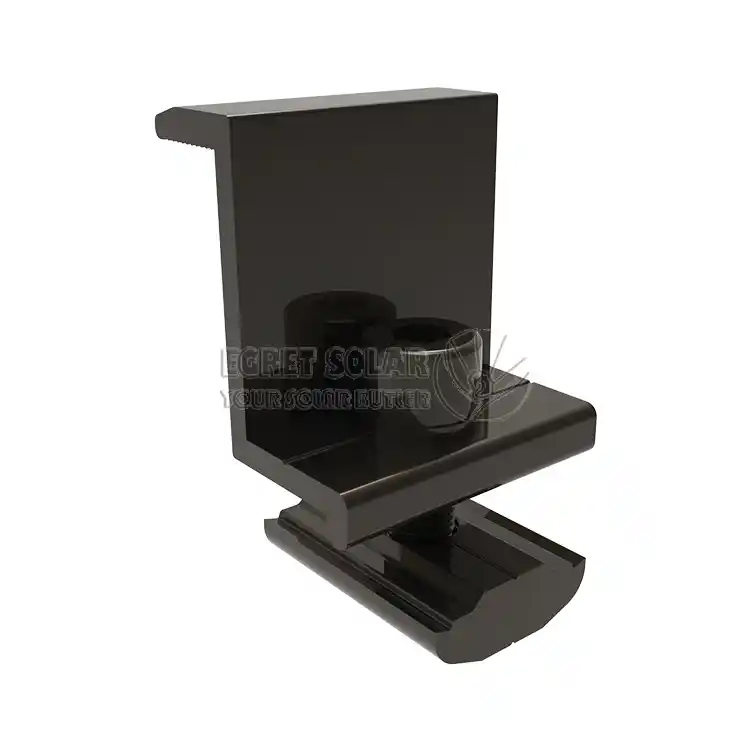

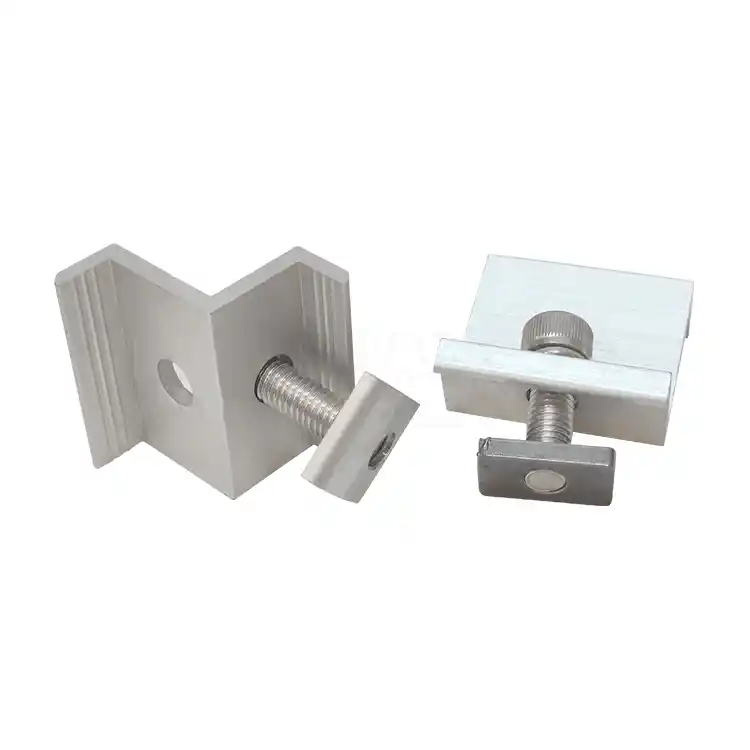

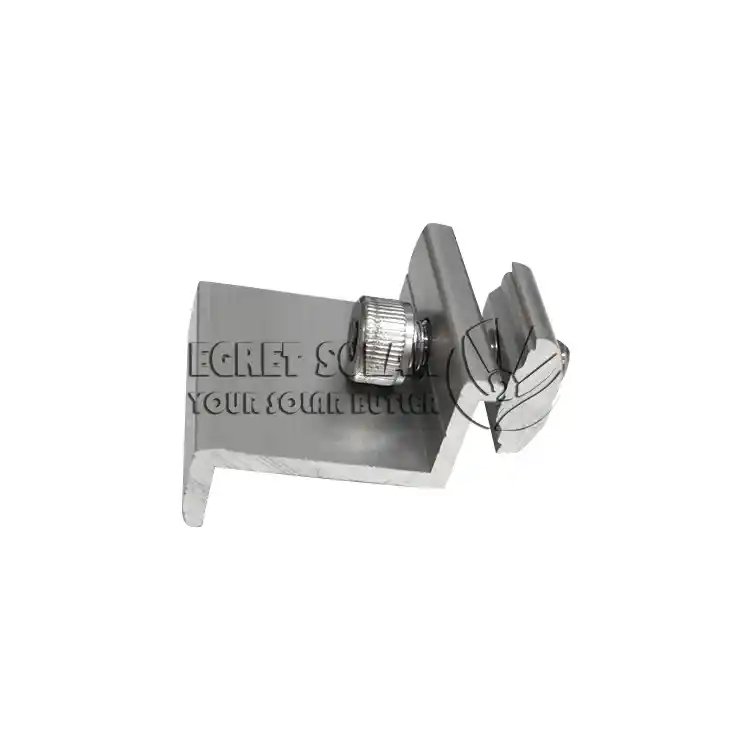

エンドクランプ

のエンドクランプ のイーグレ​​ット・ソーラー中圧ブロックと同様に、コンポーネント フレームの厚さ (通常 30 ～ 40 mm) に適合する必要があります。カスタマイズされたさまざまなエンジニアリングソリューションに従って、陽極酸化アルミニウム合金素材で作られており、コンポーネントフレームの腐食を防ぎ、同時に絶縁の役割を果たします。

主な特長

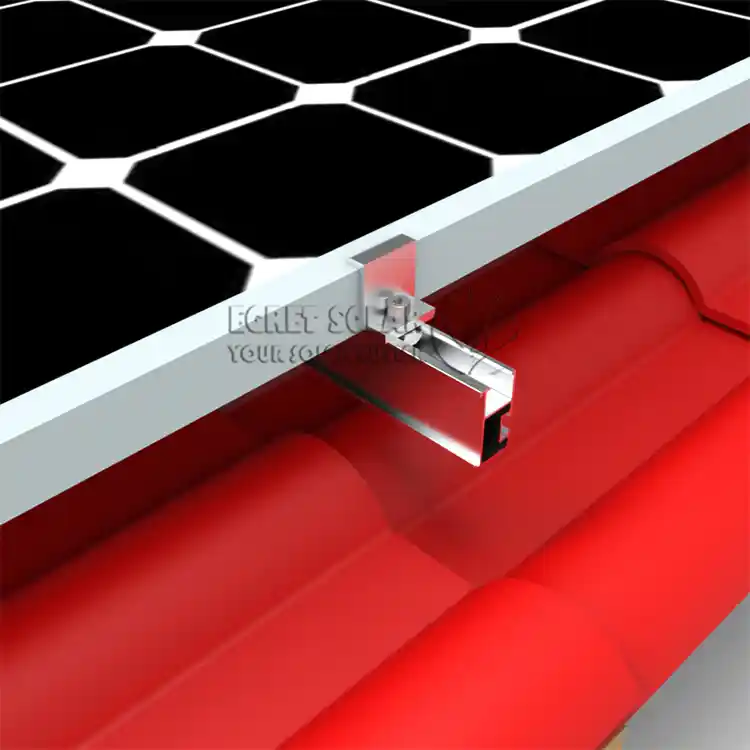

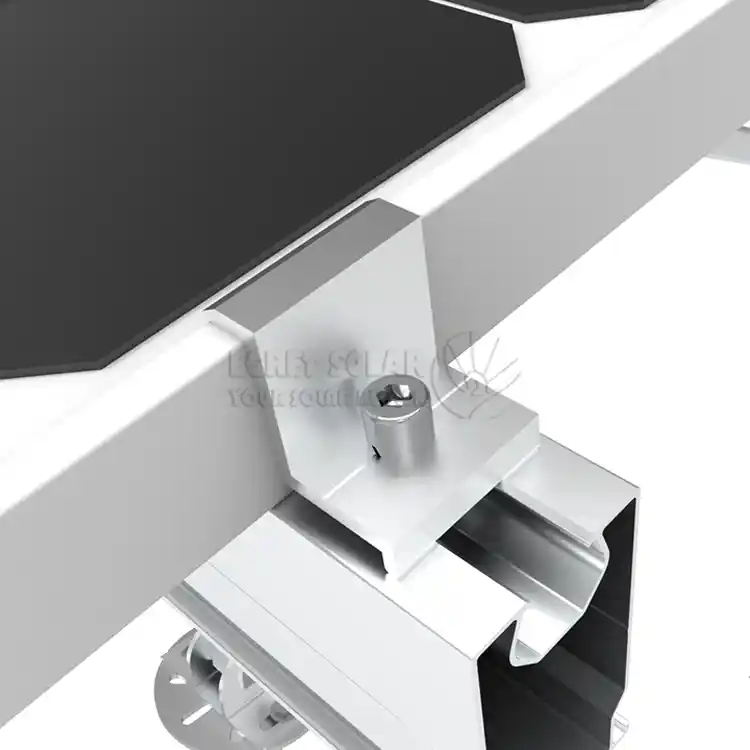

エンドクランプソーラー各列の最も外側のコンポーネントのフレームをレールの端に固定し、脱落を防止します。同時に、コンポーネントの端を押さえることで、側面からの風雨、塵埃の侵入を軽減します。アレイの端に位置し、最も強い風の揚力（上向きの引っ張り力）と風の吸引力が直接かかります。耐風設計における重要な力の負担点であり、十分な機械的強度が必要です。

ソーラークランプとの違い

の取り付け位置は、ソーラーパネル用エンドクランプは配列の先頭と末尾にあり、1 つのモジュールの外枠のみが固定されています。そのコアフォースは主にモジュールの片側からの最も強いエッジ風荷重に耐え、同時に端子固定の役割を果たし、極度の風圧に耐え、エッジをシールします。外観は通常、片側を閉じた状態、またはエンドカバーを備えた形状で設計されています。

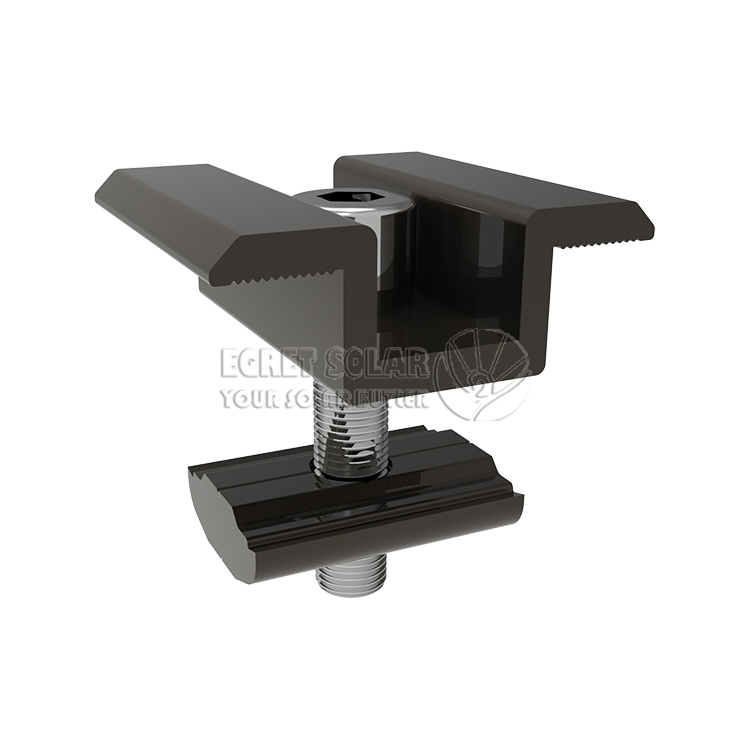

ミッド クランプはアレイの中央に取り付けられ、2 つの隣接するコンポーネントの内部フレームを同時にクランプし、2 つの隣接するコンポーネントによって伝達される力に耐えます。主に上向きの風の揚力に抵抗します。ミッドクランプの両端は開いており、パネルを保持するために使用されます。

設計原則

この製品の設計は、実際のエンジニアリングでよく遭遇する重要な問題を解決します。従来のエンドプレッシャーブロックは、締め付け時に回転や変位が起こりやすく、イーグレ​​ット・ソーラーのデザインソーラーパネル取り付け用エンドクランプ設計・開発・製作した3角座面により、締結時に発生する回転力を独自の接触面により垂直下向きのロック力に変換し、この問題を根本的に解決し、より強固な取り付けを実現しました。 滑り止め歯付きのTボルト設計により、ガイドレールの溝にボルトを挟んで固定できるため、片手での作業が可能となり、取り付けの利便性が大幅に向上しました。

人々も尋ねます

Q: ガイド レールやコンポーネントと同じブランドまたは互換性のあるシリーズのものでなければならないのはなぜですか?ランダムに使用できますか?

A: 混合することはお勧めしません。機械的な不一致により、異なるブランドのプロファイル (ガイド レール) の溝幅と形状公差は異なります。のソーラーパネルエンドクランプ

または、T ボルトが正しく挿入またはロックされておらず、取り付けが不安定になる可能性があります。

Q: 取り付け中にボルトが空回りして締められません。どうすればいいですか？

A: 不適切なインストール手順またはツールが原因である可能性があります。まず、ボルトの頭がガイド レールの溝に正しく挿入されていることを確認します。次に、トルクレンチを使用し、製品マニュアルに指定されているトルク値（通常は16～20ニュートンメートルの範囲内）に従って締め付けてください。最初は手で締め、最後にトルクレンチで締めます。

Q: 積雪寒冷地向けの製品の材料選択の特別な要件は何ですか?

A: 主材料としてアルミニウム合金を使用することをお勧めします。表面は陽極酸化処理されており、優れた保護層を提供し、腐食を防ぎます。
