東西バラストソーラーマウントシステムを設置するにはどうすればよいですか?

【インストール前の準備】

インストール前に準備する必要があるアイテムのリストは次のとおりです。

ツール:

ドライバー：ネジをしっかりと締めるときに使用します。

メジャーテープ: ブラケットが正しい位置にあることを確認するために使用されます。

水平器：ブラケットが水平に取り付けられているかを確認するために使用します。

当社のソーラーバラストシステムには次のアクセサリが含まれています。

組み立て済みの三脚サポート、レールとレールのスプライス、ミッドクランプエンドクランプ、レールクランプ、アースクリップとアースラグ、バラストトレイ、M8*60六角ボルトとM8フランジナット。セメントブロックは自分で用意する必要があることに注意してください。

組み立て済みの三脚サポート

レールとレールのスプライス

ミッドクランプとエンドクランプ

レールクランプ

アース クリップとアース ラグ

バラストトレイ

【ステップ1】

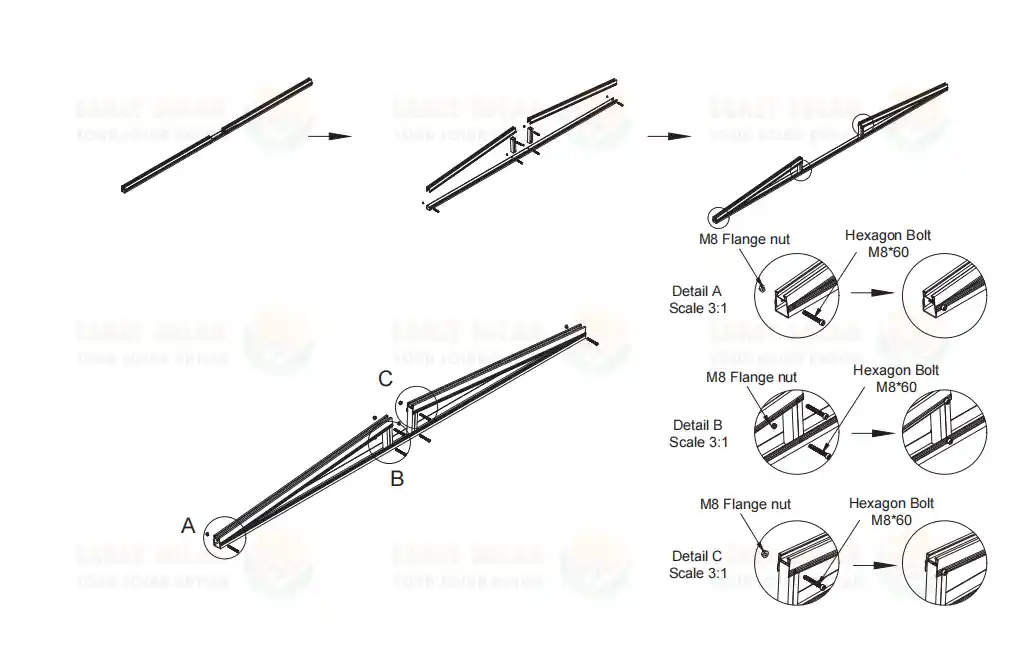

組み立て済みのブラケットを広げ、下図の A、B、C の位置に M8*60 六角ボルトと M8 フランジ ナットを取り付けて三脚ブラケットを固定します。

【ステップ2】

図面によると、ソーラー平屋根架台システムの事前に組み立てられた三脚サポートは 2500 mm 間隔で配置されています。

【ステップ3】

図に示すように、バラスト トレイを事前に組み立てられた三脚サポートに順番に配置します。2 つのバラスト トレイ間の間隔は約 1275 mm です。

【ステップ4】

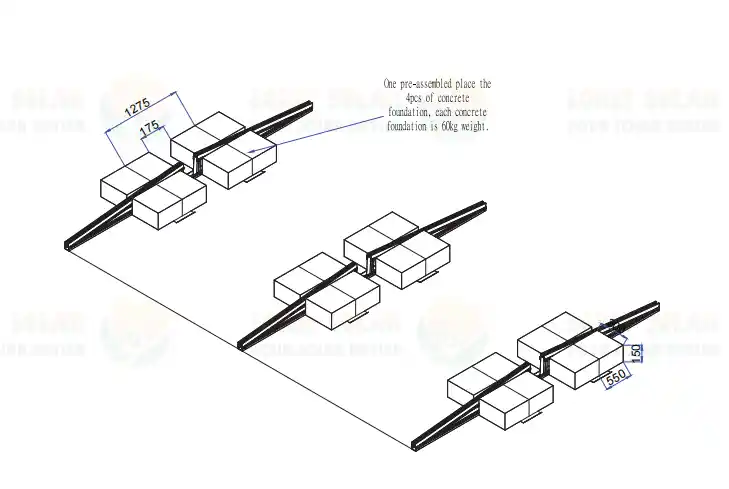

コンクリートブロックをバラストトレイの上に置きます。 1 つの事前に組み立てられた三脚サポートは 4 つのコンクリート ブロックで支える必要があり、各コンクリート ブロックの重量は少なくとも 60 kg でなければならないことに注意してください。コンクリート平屋根バラスト太陽光発電設置システムのセメント ブロックの寸法と配置を次の図に示します。

【ステップ5】

以下は、上記の設置手順が完了した後の、事前に組み立てられた三脚サポート、バラスト トレイ、およびコンクリート ブロックの上面図です。

【ステップ6】

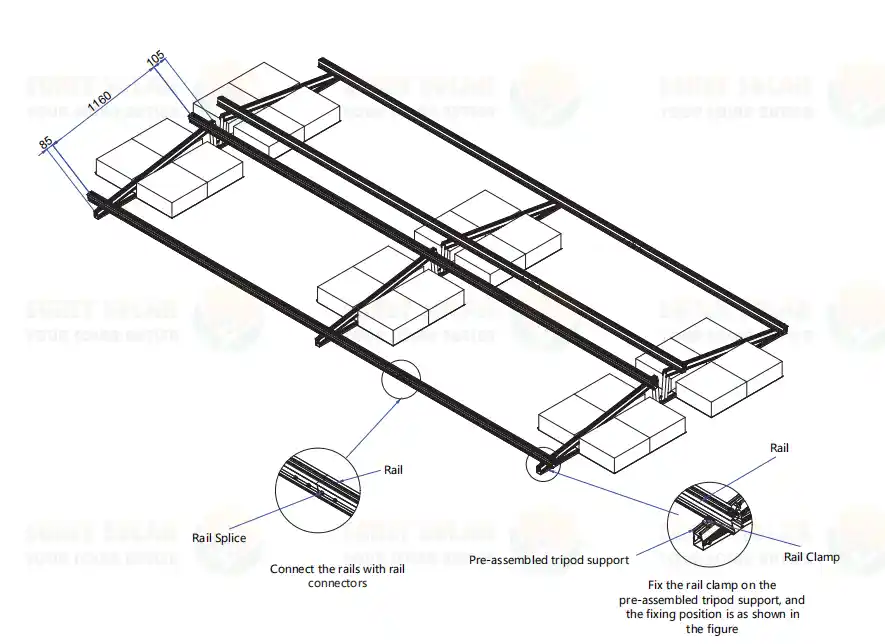

図に示すように、レール スプライスを使用してレールを接続し、事前に組み立てられた三脚ブラケットにレール クランプを固定します。

【ステップ7】

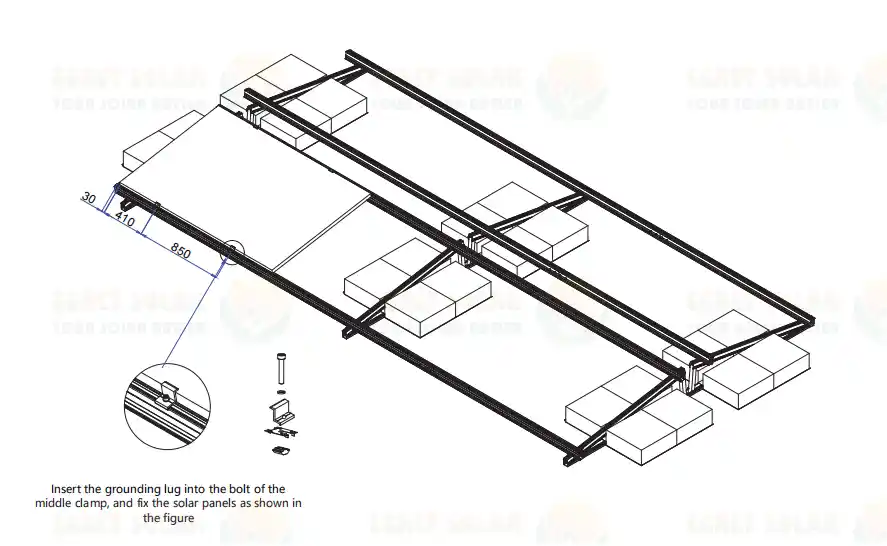

図に示すように、ソーラー パネルをレール上に置き、アース クリップを中間クランプのボルトに挿入します。

【ステップ8】

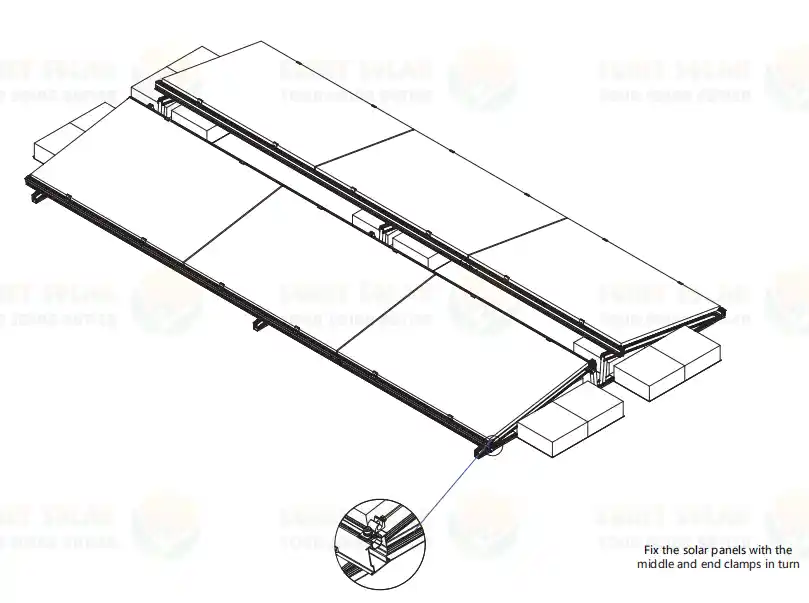

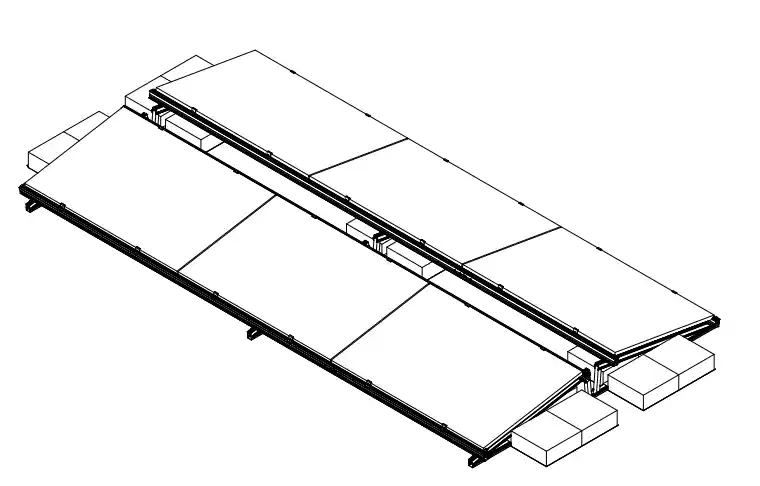

図に示すように、ソーラー パネルを順番に配置し、ミッド クランプとエンド クランプを取り付けて固定します。これで、East-West ソーラーバラストマウントシステム全体の設置が完了しました。

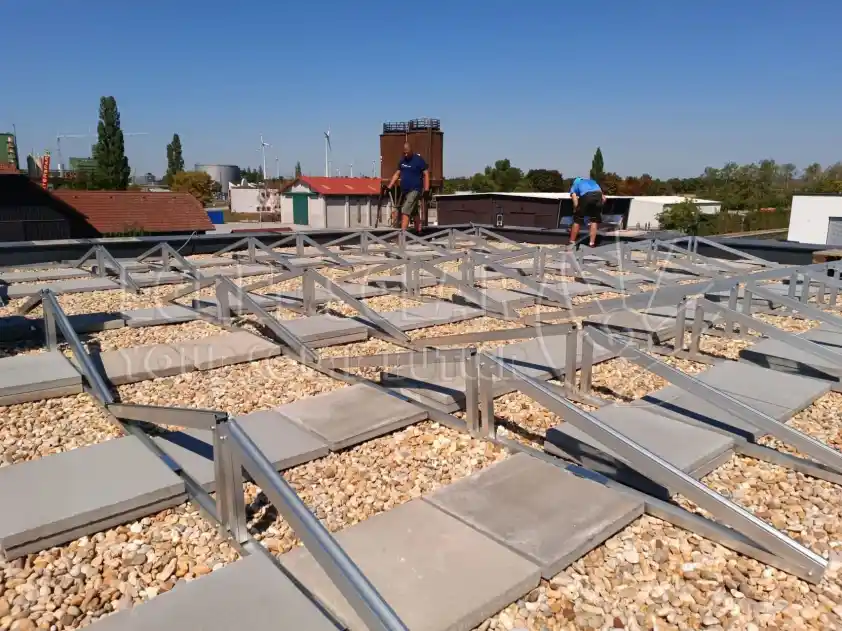

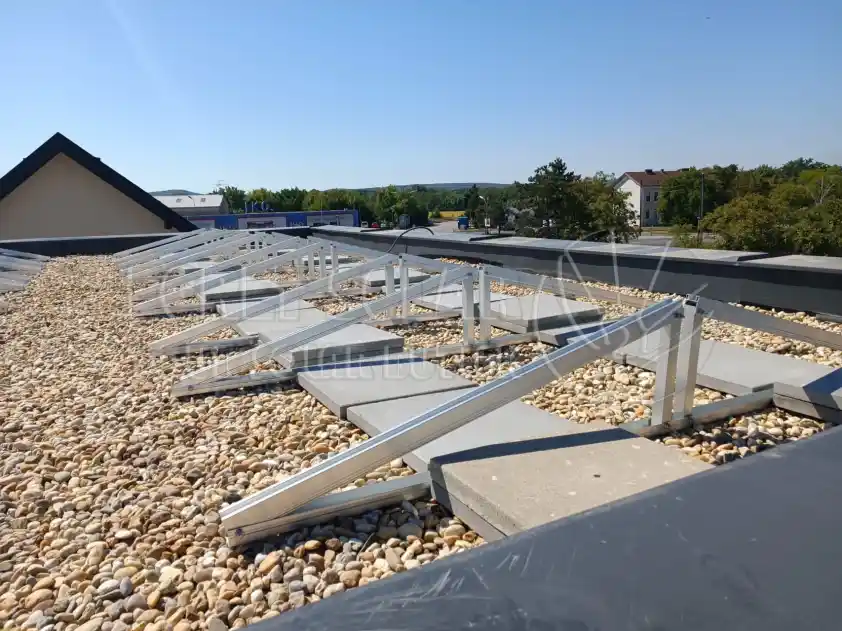

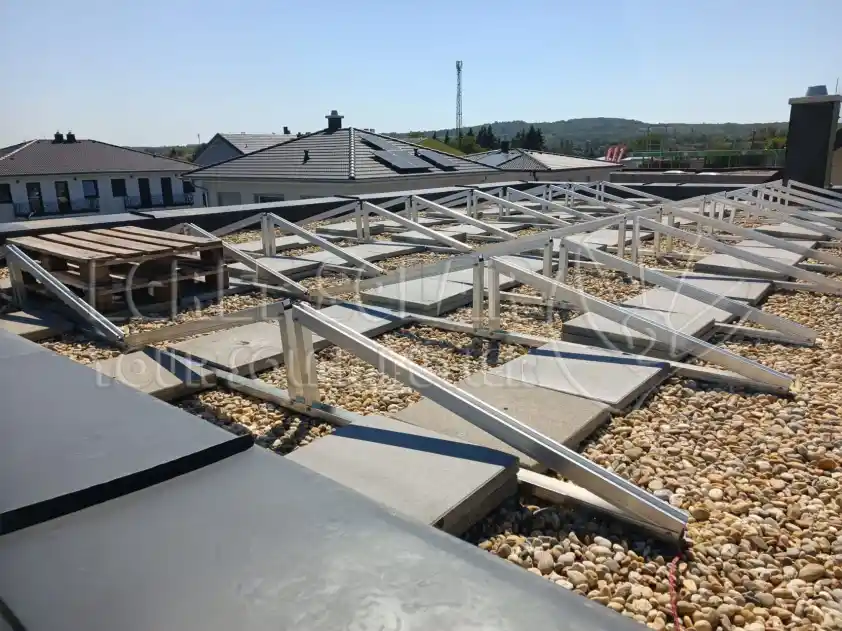

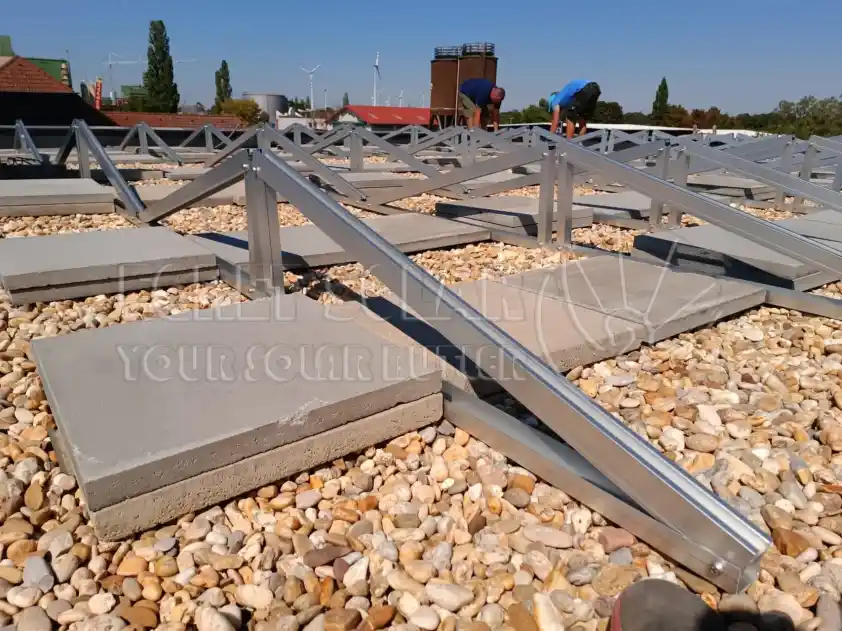

【設置例】
