ソーラー調整可能なアースネジ

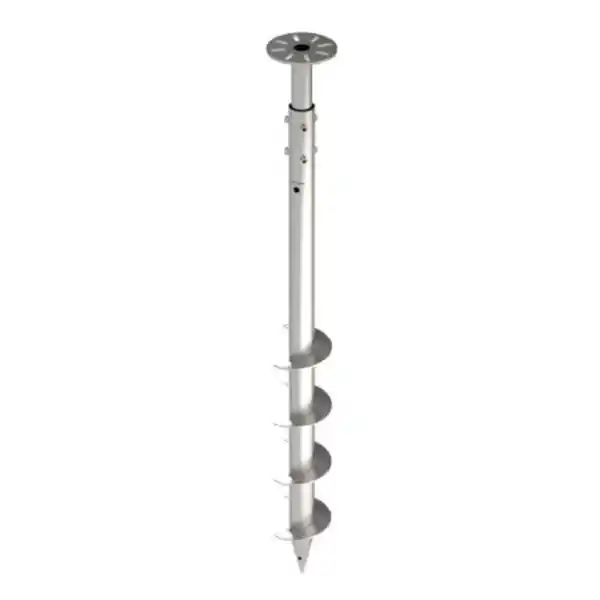

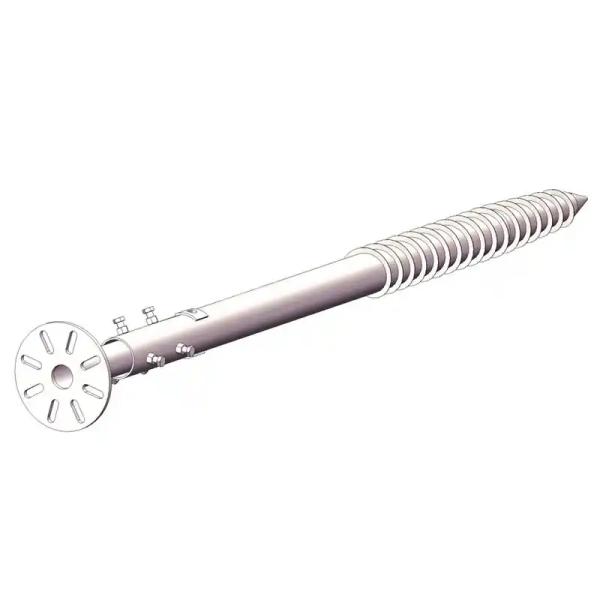

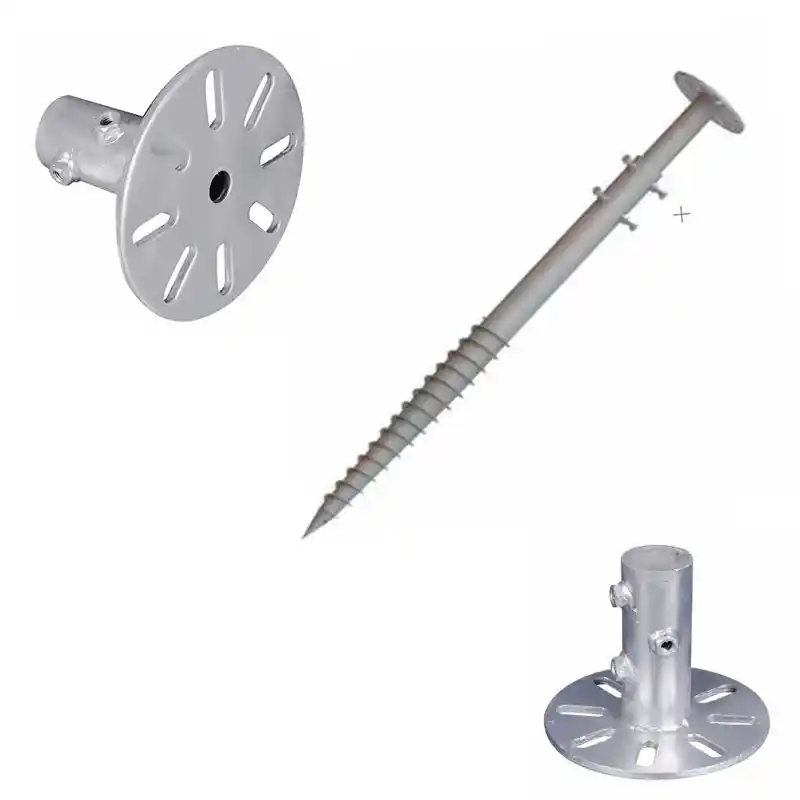

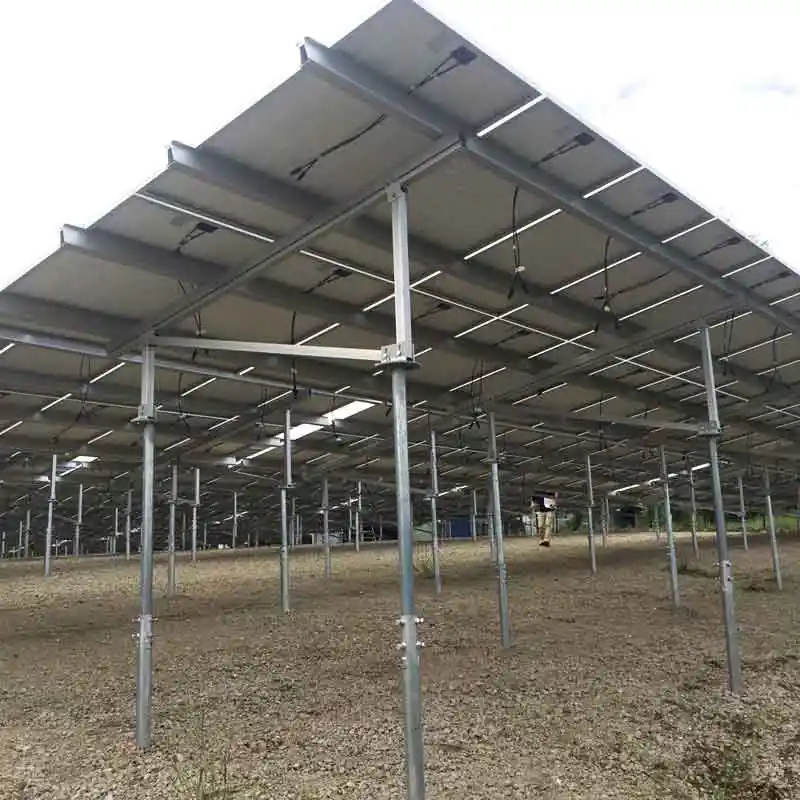

調整可能なフランジ付きヘリカルグランドスクリューとも呼ばれるソーラー調整可能アースねじは、Egret Solarによって設計された新しいタイプの不規則杭基礎です。これは3つの主要な部分で構成されています。それぞれチューブ本体、ヘリカルブレード、および接続調整可能なフランジです。ヘリカルブレードは溶接され、その表面に巻き付けられます。溶接後、構造全体は腐食を防ぐために溶融亜鉛メッキを受けます。これらは、特に平坦でない地形への設置に適しています。また、設置誤差の調整にも使用できます。らせん状のブレードのデザインにより、地面にねじ込んだ後、周囲の土壌としっかりと噛み合います。調整式グランドスクリューパイルと地盤との間の横方向の摩擦、およびブレードと地盤との間の連動力を利用して、引き抜き力に抵抗し、垂直方向および水平方向の荷重に耐え、基礎の長期的な安定性を確保します。太陽光発電所の基礎に広く使用されており、太陽光発電フェンス杭基礎、農業用ハウス、仮設施設基礎など。

製造工程

セットスクリュー付きグランドスクリューアンカーの主原料はQ235溶接パイプです。

以下のような主な手順があります。

1.Q235溶接パイプは、顧客が必要とする長さに応じて切断装置に供給されます。

2.尾削り＆パイプ成形時の変形。

3.ブレードとフランジの溶接。フランジの主な機能は、ブレードとフランジを接続することです。太陽光発電地上設置システム .

4.防食のための溶融亜鉛メッキ。溶融亜鉛メッキの時間と亜鉛コーティングの厚さは、その耐用年数を決定します。

梱包方法

保管および輸送中に調整可能なソーラー取り付けアースネジポールを保護するために、工業グレードの多層保護梱包ソリューションを採用しています。鉄製パレットに梱包し、熱収縮フィルムでしっかりと包みます。鉄製パレット梱包はフォークリフトの積み降ろしをサポートします。倉庫管理と現場での取り扱いが容易になります。

インストール方法

ソーラーマウント調整可能な地面ネジ基礎を設置する前に、設置前の準備を行う必要があります。まず、地質レポートを入手し、特別なドリルビットを使用するか前処理を使用するかを決定します。たとえば、硬い土壌地域では事前に穴あけが必要になる場合があります。次に、規定に従って適切な接地ネジを選択します。ソーラーマウントシステム第三に、杭の長さと地質条件に基づいて、適切な油圧式杭打ち機を選択します。 。

上記のインストール前の準備を行った後、以下の手順に従ってインストールできます。

Step 1.全体の施工計画に基づき、機器を使用した測量・レイアウトを行っていただきます。

ステップ 2. 打ち込む各杭の位置を決定し、小さな旗や木簡などの目に見えるものでマークします。

ステップ3.杭打ち機でアースネジを取り付けます。

利点

1.さまざまな地形への高い適応性

平坦でない地形向けに設計されているため、敷地の整地や掘削は必要ありません。接地ネジは元の地形に直接設置できます。これらは、山、丘、ゴビ砂漠、石の多い土壌、砂漠、草原、永久凍土などの複雑な地質条件に特に適しています。

2.素早いインストール

ソーラー調整式アースネジは、専門の杭打ち装置によって取り付けられます。取り付けには約0.5〜3分かかります。すぐに耐荷重能力があり、コンクリートの硬化時間は必要ありません。従来のコンクリート基礎と比較して、全体の建設サイクルが70％以上短縮され、人件費が節約されます。

3.高い費用対効果

掘削、セメント注入、型枠サポートが不要となり、材料費と人件費を約20％～30％節約できます。

4.グリーンで環境に優しい

水資源を必要とせず、建設廃棄物も出ません。
